电源适配器厂家:电源适配器特点

文章来源: 振欢电子 人气:1457 发表时间:2020-07-28 15:12:26

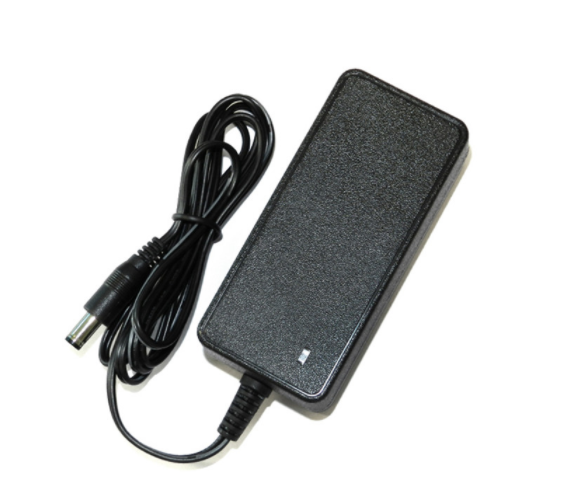

电源适配器效率高,电路具有完善的保护措施(涵盖过流.过压.过温),电源内置有过短路保护,负载短路或负载过重时,产品会自动保护。是一种超强可靠性电源。


重量轻,携带方便,取代传统的变压器。电源产品分为户内使用及户外使用两大类产品,户外使用的产品采用密闭灌封,防水防潮,适合于各种环境;安装方便,可悬挂或平放于支撑物体上;户内使用的产品机构没有防水功能,只适合安装在室内。

    传统的耗能式线性稳压式电源适配器,实际上是通过串联或并联于负载电路中的耗能元器件,以改变其能耗大小稳定负载的电压。当负载电压升高时,耗能电路等效电阻增大,使负载上电压降低;相反,当负载电压降低时则减小电阻耗能,提高负载电压。因为在稳压范围内,耗能电路工作在线性区,其压降在此范围内正比于输入电压的升高,反比于负载电流的增大或减小,所以又称为线性稳压电源适配器,或者相对于目前的数字电路,也可称其为模拟稳压电源适配器;

开关电源与适配器都是开关电源,都由高频开关管及其控制电路组成。而适配器电源则是一种稳压开关电源,开关电源充电器则带有浮充功能,电压是随电流的变小而变大,到后是只有电压而没电流。

    耗能式稳压电源适配器的耗能是必须的、不可避免的,因为其稳压过程是通过耗能大小实现的,正因为如此,这种稳压器稳压范围越宽,输入/输出压差越大,耗能也就越大,这是显而易见的。220V市电整流后输出300V的直流电,想经此类稳压器输出稳定的5V、12V低压直流电是不可能的事。耗能型低压输出稳压器必须与工频变压器配套使用,造成稳压器体积、重量增大,同时还增加了额外损耗(变压器的铜损和铁损)。

滤波的效率大为提高,使滤波电容的容量和体积大为减少。开关电源适配器的工作频率目前基本上是工作在50kHz以上,是线性稳压电源适配器的1000倍以上,这使整流后的滤波效率几乎也提高了1000倍;即使采用半波整流后加电容滤波,效率也提高了500倍。在相同的纹波输出电压下,采用开关电源时,滤波电容的容量只是线性稳压电源中滤波电容的1/500~1/1000。

    开关稳压器的出现,彻底改变了稳压器的稳压概念。顾名思义,开关稳压器是通过开关动作,使连续的直流电变成间断供电的脉冲,再通过储能滤波元件,将不连续的脉冲变成连续的直流电。开关稳压器使用输出级,重复切换“开”和“关”状态,与能量存贮部件(电容器和感应器)一起产生输出电压。它的调整是通过根据输出电压的反馈样本来调整切换定时来实现的。只要控制开/关的时间比即可改变输出电压,再通过输出电压的变化控制开/关动作时间,即可使输出电压稳定。很明显,如果此过程中开/关具有理想特性,应该没有损耗,开关时间比的变化范围可以很大。因此,开关稳压器直接将300V直流电稳压输出5V也是可能的,省去了工频变压器,这是电源适配器的最大优点之一。目前的电源适配器最高效率已达到95%,功率体积比达到3.2W/cms,与同输出功率的耗能式稳压器比较,有色金属材料的耗用量降低90%以上。目前电源适配器种类极多,性能差距极大,但各有优势和专用领域,所以很难在具体数据上与耗能稳压器进行比较。
