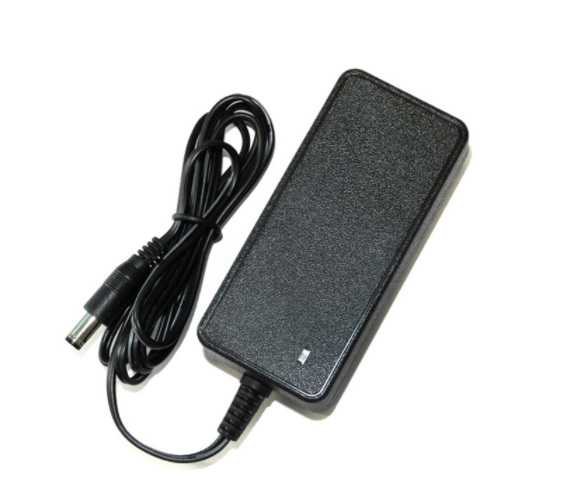

关于电源适配器设计中散热注意事项

文章来源: 振欢电子 人气:7312 发表时间:2020-09-14 14:54:06

        散热是保证电源适配器安全、可靠工作的重要条件。温度过高,将引起电源适配器的性能指标发生变化,甚至引起电源适配器的失效,因此,控制好温升,使其不超过可靠性规定的限值是散热设计的根本任务。


电源适配器的元器件都有一定的工作温度范围要求,如果超过其极限温度,将引起电源工作状态的改变,因而使电子设备不能稳定、可靠地工作,缩短其使用寿命,甚至造成电子设备的损坏。


1.散热器的选用。散热器选择的原则是在保证充分散热的前提下,应尽量选用体积小、重量轻的散热器,这样可节省机内空间,减少电源适配器的总重量。


2.散热器的安装。安装散热器时应尽量选用散热热阻小的安装方式。


3.尽量减小界面热阻。散热器表面应平整、光洁,为减小散热器与功率半导体的接触热阻,应注意保持二者界面间的平整与光洁。如果界面既平整、光洁,又无氧化层时,其间可不加垫片,否则应涂以硅脂或加装导热垫片。


4.散热器的涂覆。为增加散热器的辐射能力,散热片表面应涂一层黑色油漆或氧化物等高辐射系数的涂层,应优先选用具有黑色涂层的散热器,并应保护涂层不受损坏。


5.散热器的安装。在散热器上安装功率器件时,其安装孔的尺寸应与功率半导体固定孔的尺寸相符,孔不宜太大,也不宜太小。


6.功率半导体的安装位置。功率半导体应安装于散热器的中心。若在同一散热器上装多个功率半导体时,可先近似的按半导体功耗的比例将散热片分割成几部分,每个半导体尽量放在相应部分的中心位置,这样可使散热器均匀受热,提高散热效率。


7.散热器的安放位置。应尽可能使散热器直接接触电源外部的空气流,使环境温度降低。同时可提高散热器对流换热的效果。
